Стенд регулировки развала схождения Зенит-3D ТЛ2КС

Стенд Сивик Зенит-3D — Новая модель 3D стенда для сход-развала с технологиями 3D-View и HeightRange от компании Sivik

Комплектация

Sivik Зенит-3D предназначен для регулировки узлов установки колес, контроля и корректировки основных параметров положения колес для любых типов легковых автомобилей с диаметром дисков от 12 до 24 дюймов. Стенд Зенит-3D в комплектации ТЛ2КС предназначен для работы вместе с подъемником. Данная модель содержит технологии 3D-View и HeightRange, а также систему 3D моделирования. Работа стенда осуществляется на базе Windows 10 и собственного специального ПО Зенит-3D от SIVIK.

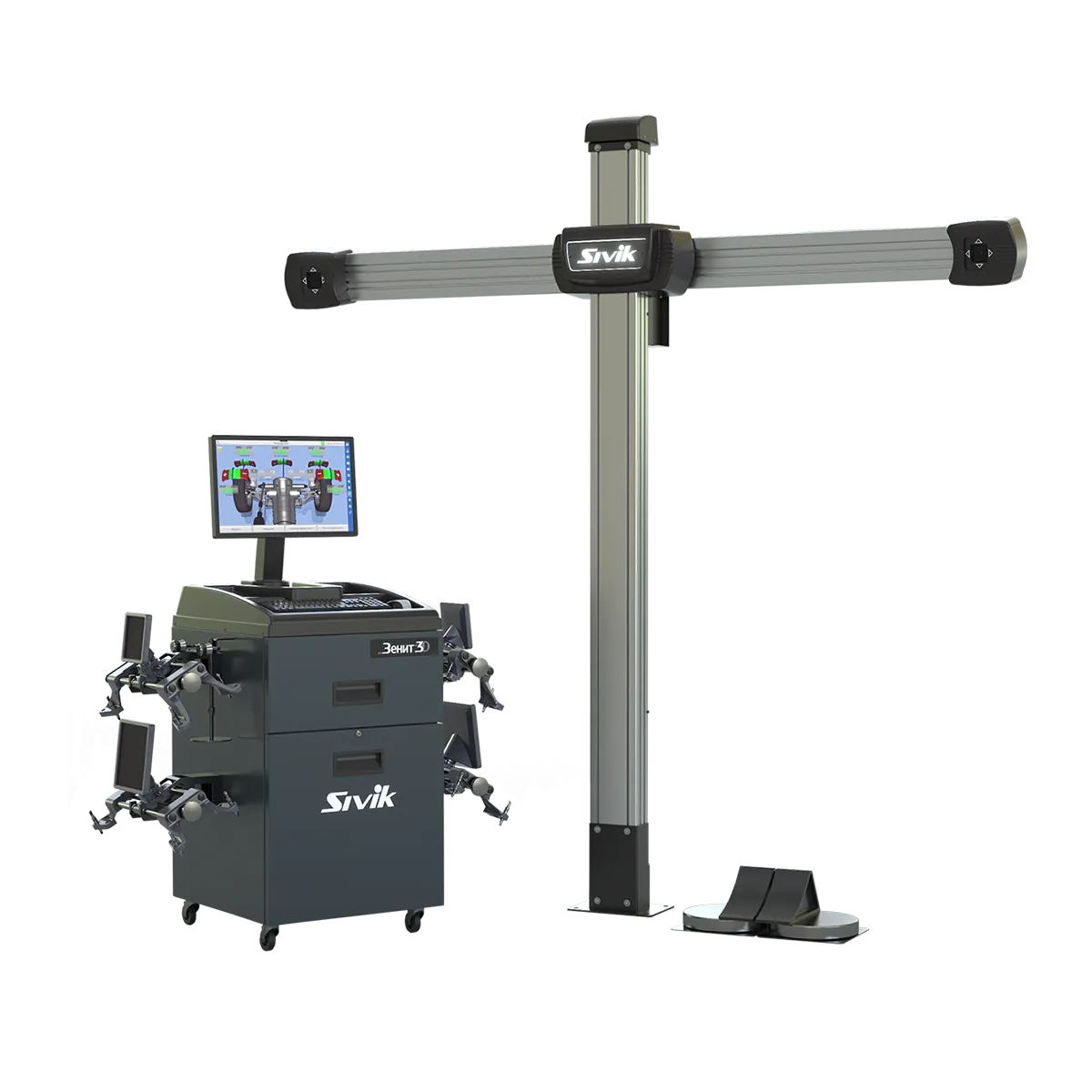

Общий вид стенда

1. камера с индикаторами (2 шт);
2. балка с камерами в сборе КС506;
3. колонна с приводом КС506;
4. монитор;
5. клавиатура;
6. кабинет компьютерный (Только в комплектации ТЛ2КС с кабинетом);
7. колесные адаптеры 12/24 с мишенями в сборе (4 шт);
8. основание колонны;
9. кронштейн КС504.220.00;
10. кронштейн КС504.230.00 для крепления адаптеров и аксессуаров;
11. сетевой выключатель;
12. гнездо подключения сетевого шнура.

Технология 3D-View

Система технического зрения для измерения положения осей вращения колес в пространстве.

• Автоматическое распознавание мишеней;
• Высокоточное вычисление положения осей колес в пространстве;
• Эффективная работа стенда даже в условиях повышенной освещенности.

Технология HeightRange

Технология автоматического перемещения камер по высоте, обеспечивающая широкий рабочий диапазон высот

• Эффективная работа стенда за счет автоматического слежения за мишенями и выбора подходящей высоты;
• Проведение работ на удобной высоте;
• Экономия времени в процессе измерения и регулировки осей колес;
• Широкий диапазон высот от 200 мм до 2100 мм на дистанции от 1800 до 3500 мм.

Быстрое проведение диагностики

Компактные и легкие мишени

• Одни из самых компактных в своем классе;
• Ударопрочный корпус;
• Минимальная вероятность повреждения в процессе эксплуатации, в отличие от мишеней большего размера.

Самоцентрирующиеся адаптеры

• Гарантируют легкую, быструю и надежную установку на колеса;
• Подходят для широкого диапазона размеров колесных дисков от 12 до 24 дюймов;
• Не требует точного центрирования захвата, достаточно их просто установить на колесо;
• Не повреждают диски.

Интерактивные камеры высокого разрешения

• Камеры высокого разрешения непрерывно фиксируют положение мишеней в пространстве и обеспечивают моментальную обработку данных;
• Подсказки при выполнении компенсации прокаткой и измерении подвески облегчают и ускоряют работу механика.

Качественные поворотные круги

• Плавный ход поворотных кругов помогает точно установить колесо под нужным углом;
• В комплект входят мостики для прокатывания, гарантирующие плавный заезд автомобиля на поворотные круги.

Высокая скорость измерений

• Высокая скорость стабилизации балки после перемещения благодаря увеличенной площади сечения колонны и ее повышенной жесткости;
• Эффективные и высокоточные алгоритмы обработки изображений;
• Быстрая передача данных между камерами и компьютером.

Мощное программное обеспечение

• Операционная система - MS Windows 10
  Универсальная версия без привязки к оборудованию. Может быть установлена на любой ПК;
• Две системы восстановления
  ПО «Зенит-ЗD» и операционная система (восстановление до состояния заводских настроек);
• Автоматическое и ручное обновление
  Стенд обеспечивает два режима обновления – вручную или автоматически после включения (при наличии сети интернет);
• SSD-накопитель
  Повышает быстродействие системы. ПК с SSD-накопителем производительнее, чем с классическим накопителем.

Позволяет обслуживать большее количество моделей автомобилей в условиях автосервиса.

Расширенная база данных

• БЕСПЛАТНОЕ

  обновление;
• Содержит около 40 000 моделей автомобилей;
• Возможность добавления в базу неограниченного количества новых моделей.

3D визуализация и анимация обеспечивает наглядность и легкость при просмотре углов установки колес с любого ракурса.

Интеллектуальный интерфейс

• Простой и понятный интерфейс;
• Специальные подсказки, быстрый поиск и удобная навигация;
• Адаптация ПО к действиям оператора;
• История заказов, измерений и калибровок с возможностью просмотра в любое время;
• 3D визуализация;
• Анимация: справочная система и регулировка узлов;
• Отслеживание положения углов установки колес в режиме реального времени.

Персонализированная настройка отчетов

• Возможность индивидуальной настройки отчетов, а также добавления в отчет логотипа и названия компании;
• Содержит режим настроек по умолчанию, не требующий настройки;
• Вывод отчета на экран и для печати может быть осуществлен в 2D/3D режиме;
• Доступен экспорт сформированных отчетов и заказов;
• Минимальное время формирования отчетов позволяет обработать большее количество заказов в сезон.

Максимальная производительность

• Точная регулировка всех параметров углов установки колес;
• Мощное программное обеспечение;
• Удобный и функциональный трехмерный интерфейс;
• Расширенная база данных и справочная система;
• Индивидуальная настройка отчетов.

Быстрый процесс диагностики

• Автоматизированная работа стенда;
• Простота операций;
• Безошибочная работа ПО.

Функциональность

Регулировка всех параметров углов установки колес, дополнительные измерения показателей симметрии автомобиля.

Гарантия

Высокое качество, надежность, долгий срок службы. Эти особенности оборудования Sivik известны многим. Но есть еще один мощный аргумент в пользу выбора. Теперь на весь ассортимент предоставляется гарантия 2 года!

Установка стенда

Расстояние до передних поворотных платформ - это расстояние по горизонтали от объективов камер до линии, соединяющей центры передних поворотных платформ. Значение расстояния должно быть в диапазоне от 1800 до 3500 мм.

Предельные отклонения напольных поверхностей мест монтажа стенда от горизонтальности / вертикальности ± 5мм на 1 м.

Новое мобильное приложение

Приложение считывает qr-код с отчета на бумажном носителе и отображает полученную информацию на экране мобильного устройства.

• Полная история отчетов и измерений в одном приложении
• Простой интерфейс
• Быстрый доступ к деталировке отчета
• Сервис доступен в любое время

Работа с программой

Окно входа в систему без авторизации.

Вход без авторизации выполняется, когда в программе не зарегистрирован ни один пользователь. В этом случае предполагается работа с правами администратора, т.е. с доступом ко всем настройкам программы.

Окно входа в систему с авторизацией.

Вход с авторизацией будет предложен, если зарегистрирован хотя бы один пользователь (регистрация пользователей рассмотрена в разделе «Настройки программы»).

Окно регистрации заказа.

Окно выбора модели автомобиля.

Окно спецификаций автомобиля.

Подготовка автомобиля.

Окно компенсации прокатыванием.

Окно ошибки компенсации.

Окно компенсации прокручиванием - выбор колеса.

Окно подготовки к измерениям УНШ.

Окно измерения УНШ.

Окно ошибки измерения УНШ.

Окно результатов измерений.

Окно регулировки (3D-вид).

Окно регулировки (2D-вид).

Окно дополнительных измерений.

Окно отчетов.

Окно диагностики.

Окно калибровки камер.

Окно калибровки мишеней.

Окно калибровки OFS.

Технические характеристики

Зенит-3D: внесен в реестр средств измерений

Зенит-3D успешно прошел все метрологические испытания и был внесен в Государственный реестр средств измерений Российской Федерации.

Это в очередной раз подтверждает, что Зенит-3D обеспечивает неизменно высокую точность измерений.

Просмотреть сертификат вы можете на сайте.
